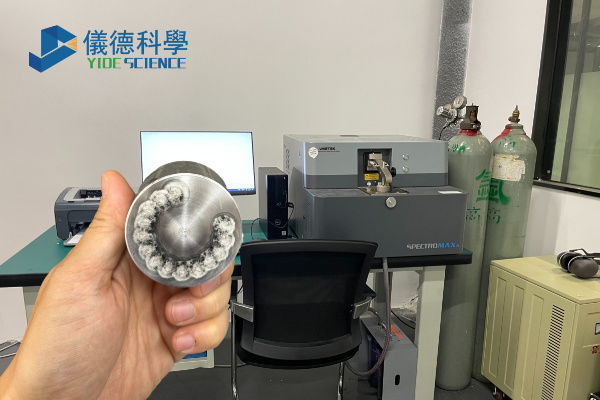

直读光谱仪的成分检测精度，直接取决于试样制备质量。不合格的样品表面会造成激发异常、数据漂移，甚至得出完全失真的结果。针对金属标样与生产试样，制样需严格遵循以下规范。

一、检测面基础质量要求

1. 平整密闭：检测面需平整光洁，无翘曲、凹凸变形，确保与激发台密封贴合，防止氩气泄漏导致激发能量不足、数据重复性差。

2. 洁净无杂质：表面彻底去除氧化皮、锈蚀、油污及加工残留，制样后用无水乙醇或丙酮擦拭干燥，避免外来元素干扰成分分析。

3. 材质代表性：取样避开浇口、边角、焊缝等非均质区域，保证检测面成分均匀，能够真实反映样品整体的元素含量。

二、缺陷样品处理规则

金属标样或铸件试样常出现砂眼、裂纹等缺陷，需提前处理规避误差：

1. 砂眼与气孔：检测面存在砂眼、气孔时，必须重新打磨或切割换面取样。缺陷会造成放电击穿异常，直接导致碳、硫等非金属元素检测结果偏低。

2. 裂纹与夹层：带有裂纹、夹层的样品禁止直接检测。裂纹内容易积存氧化杂质，且破坏激发密封性，需完整切除缺陷区域后再行制样。

3. 成分偏析：存在偏析风险的样品需在不同位置多点制样检测，取平均值作为参考结果，避免单点数据偏离真实成分区间。

三、制样操作关键要点

1. 加工方式：优先选用铣床铣削加工表面；砂纸打磨需采用 80~120 目粒度，打磨纹路保持同向，减少交叉划痕对放电稳定性的影响。

2. 尺寸规格：试样厚度不小于 2mm，检测面直径或边长不小于 10mm；小尺寸试样需搭配专用夹具固定，确保激发孔完全被样品覆盖。

3. 温度控制：制样过程中避免样品过热，高温会引发表面氧化与材料相变，需待样品冷却至室温后方可上机检测。

规范制样是光谱分析的基础前提，严格把控样品表面质量、主动规避缺陷干扰，才能保障检测结果的准确性与可复现性。
